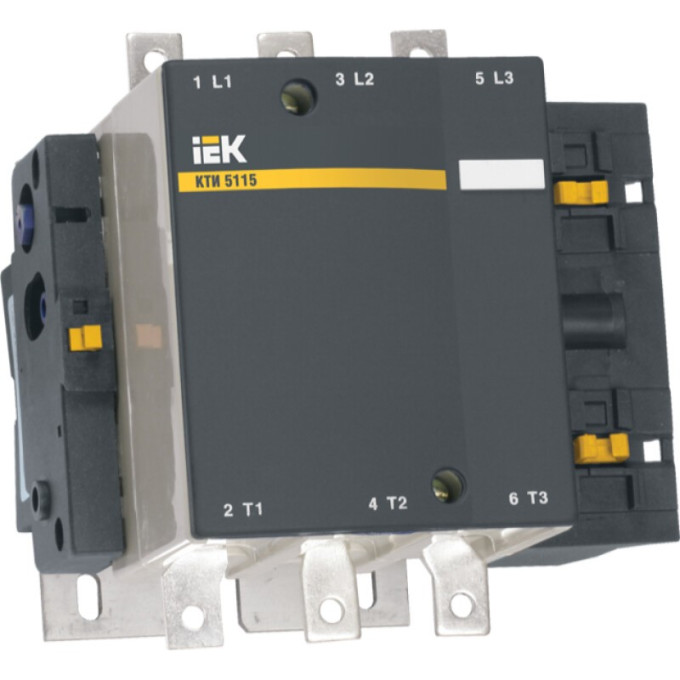

Контактор IEK КТИ-5115 115А 400В/АС3 - KKT50-115-400-10
Артикул: KKT50-115-400-10
14 950 руб.
от 3 738 руб. × 4 без переплаты
В наличии
Доставка в Кисловодск
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Время срабатывания при замыкании23...35 мс
Время срабатывания при размыкании5...15 мс
Высота162.0 мм
Гибкий кабель 1 или 2 провода1...4 мм²
Описание
Контактор IEK КТИ-5115 с номинальным током 115 А предназначен для коммутации силовых цепей трехфазных асинхронных двигателей и других электроустановок. Его используют в схемах управления насосами, вентиляторами, нагревательными приборами и в системах автоматического ввода резерва (АВР). Устройство рассчитано на работу в сетях переменного тока напряжением до 660 В.
Основные параметры
- Номинальный рабочий ток Ie: 115 А (при 400 В)
- Номинальная мощность при AC-3: 30 кВт (230 В), 55 кВт (400 В), 80 кВт (660 В)
- Условный тепловой ток Ith: 200 А
- Количество полюсов: 3
- Напряжение управления: 400 В (AC)
- Механическая износостойкость: 1 млн циклов
- Коммутационная износостойкость при AC-3: 0,8 млн циклов
- Дополнительные контакты: 1 нормально разомкнутый
- Температура эксплуатации: от -45 до +55 °C
- Степень защиты: IP00
- Монтаж: на панель
Применение
Контактор подходит для управления электродвигателями в промышленном и бытовом оборудовании: компрессорах, станках, конвейерах. Благодаря наличию дополнительного контакта и возможности установки приставок (ПКИ, ПВИ) его можно интегрировать в сложные схемы автоматизации. Устройство рассчитано на 120 циклов оперирования в час и может работать в повторно-кратковременном режиме.
Плюсы
- Высокая коммутационная износостойкость
- Широкий диапазон рабочих температур
- Возможность установки дополнительных приставок
Характеристики
| Время срабатывания при замыкании | 23...35 мс |
|---|---|
| Время срабатывания при размыкании | 5...15 мс |
| Высота | 162.0 мм |
| Гибкий кабель 1 или 2 провода | 1...4 мм² |
| Гибкий кабель с наконечником 1 пров | 1...4 мм² |
| Гибкий кабель с наконечником 2 пров | 1...1,25 мм² |
| Диапазоны напряж управления при отпускании uc | 0,35......0,55 |
| Диапазоны напряж управления при срабатыв uc | 0,8...1,1 |
| Доп конт - защита от сверхтоков - предохр gg | 10 А |
| Доп конт - макс кратковременная нагрузка | 100 А |
| Доп конт - момент затяжки | 1.2 нм |
| Доп конт - номин напряжение un ac | ≤ 660 В |
| Доп конт - номин напряжение изоляции ui | 660 В |
| Доп конт - сопротивление изоляции | > 10 мОм |
| Доп конт - ток термической стойкости in | 10 А |
| Жесткий кабель без након 1 или 2 пров | 1...4 мм² |
| Защита от сверхтоков - предохр gg | 200 А |
| Катушка | С катушкой 400 В |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм разомкнутых-но конт | 1 |
| Кол-во дополнительных контактов | 1 |
| Количество полюсов | 3 |
| Комутационная износоуст при ас-1 | 0,5 млн циклов |
| Комутационная износоуст при ас-3 | 0,8 млн циклов |
| Макс кратковременная нагрузка | 900 А |
| Метрический диаметр винта | 6 мм |
| Мех износоустойчивость | 1.0 млн ком циклов |
| Момент затяжки | 10 Нм |
| Мощность рассеяния при ie ас-1 | 15 Вт |
| Мощность рассеяния при ie ас-3 | 5 Вт |
| Номин импульсное напряжение | 8 кВ |
| Номин мощность при ac-3 230 в | 30.0 кВт |
| Номин мощность при ac-3 400 в | 55.0 кВт |
| Номин мощность при ac-3 660 в | 80.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 1000 В |
| Номин напряжение питания цепи управ us ac 50 гц | 400 В |
| Номин раб напряжение переменного тока ue | 230; 400; 660 В |
| Номин рабочий ток ie 400 в | 115 А |
| Повторно-кратковр режим | 120 циклов оперирования в час |
| Сечение провода с наконечником | 95 мм² |
| Степень защиты - ip | IP00 |
| Температура эксплуатации | -45...+55 °C |
| Тип | Электромагнитные |
| Тип монтажа | Монтажная панель/плата |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 115 А |
| Условный тепловой ток ith при ас-1 | 200 А |
| Условный ток короткого замыкания inc | 5000 А |
| Шина двойная - каждая размером | 20х3 мм |
| Ширина | 163.5 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
| Серия | КТИ |
